Принцип работы

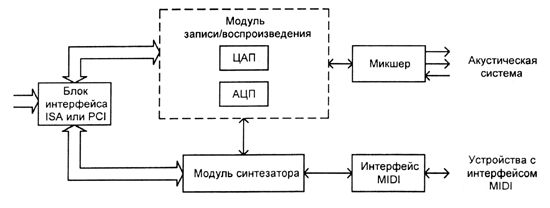

Звуковая карта состоит из трёх основных элементов:

  1. Узел цифрового тракта, ответственный за
    • преобразование звука из аналоговой формы в цифровую и обратно
    • обмен цифровым потоком с центральным процессором или памятью компьютера.
  2. Узел музыкального синтезатора, позволяющий
    • генерировать звуки системой, в том числе достаточно точно изображающие "живые" инструменты за счёт кодирования нот.
  3. Узел микшера, выполняющий
    • коммутацию (подключение/отключение) источников и при­емников звуковых сигналов, а также регулирование их уровня
    • микширование (смешивание) нескольких звуковых сигналов и регулирование уровня результирующего сигнала

Узел цифрового тракта

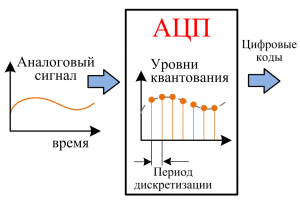

Цифровой тракт такой карты можно считать ее основным узлом, поскольку именно он выполняет преобразование и передачу звука из внешней среды в компьютер и обратно. Для этого тракт имеет АЦП и ЦАП - аналогово-цифровой и цифро-аналоговый преобразователи, между которыми размещена логика управления цифровым потоком. Поступающий на АЦП звук в аналоговой форме - в виде непрерывно меняющегося электрического сигнала - подвергается в нем дискретизации и квантованию. Дискретизация разбивает непрерывный сигнал на последовательность его мгновенных значений - отсчетов, следующих с более высокой частотой (не менее, чем удвоенный верхний предел частотного диапазона), а квантование кодирует уровень каждого отсчета целым числом в диапазоне 0..255 (8-разрядная оцифровка) или 0..65535 (16-разрядная оцифровка).

В результате образуется поток чисел, величина которых описывает закон изменения исходного сигнала. Этот поток проходит через схему управления и может считываться оттуда непосредственно процессором через регистры карты, однако чаще всего применяется автоматическая передача напрямую в память (прямой доступ к памяти - DMA), при котором от процессора требуется только настроить начальный адрес и параметры передачи, а все остальное сделают системный контроллер DMA и система управления цифрового тракта карты.

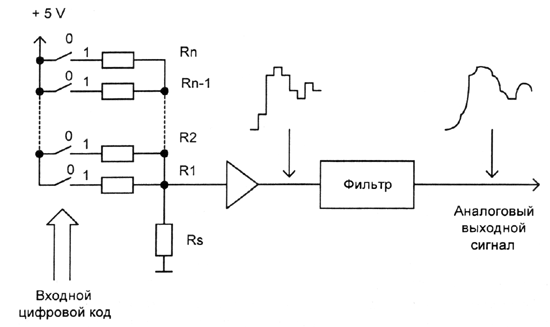

Аналогичным образом работает и обратный процесс: последовательность цифровых отсчетов, забираемая системой управления цифрового тракта карты из памяти, подается на ЦАП, который преобразует числовые значения в уровни напряжения, а затем объединяет дискретную последовательность этих уровней в непрерывный звуковой сигнал, который и снимается с выхода карты.

Узел синтезатора

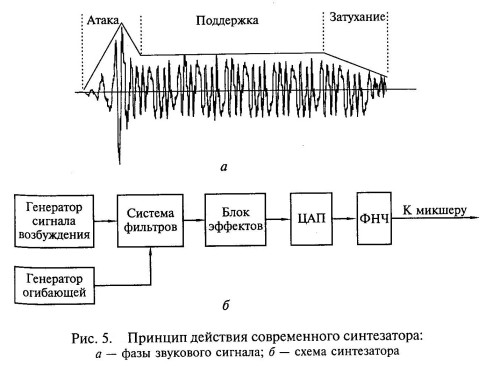

Синтезирование представляет собой процесс воссоздания струк­туры музыкального тона (ноты). Звуковой сигнал любого музыкаль­ного инструмента имеет несколько временных фаз. На рис. 5 а показаны фазы звукового сигнала, возникающего при нажатии клавиши рояля. Для каждого музыкального инструмента вид сиг­нала будет своеобразным, но в нем можно выделить три фазы: атаку, поддержку и затухание. Совокупность этих фаз называется амплитудной огибающей, форма которой зависит от типа музы­кального инструмента. Длительность атаки для разных музы­кальных инструментов изменяется от единиц до нескольких де­сятков или даже до сотен миллисекунд. В фазе, называемой под­держкой, амплитуда сигнала почти не изменяется, а высота музыкального тона формируется во время поддержки. Последней фазе, затуханию, соответствует участок достаточно быстрого уменьшения амплитуды сигнала.

В современных синтезаторах звук создается следующим обра­зом. Цифровое устройство, использующее один из методов синте­за, генерирует так называемый сигнал возбуждения с заданной высотой звука (ноту), который должен иметь спектральные ха­рактеристики, максимально близкие к характеристикам имити­руемого музыкального инструмента в фазе поддержки, как пока­зано на рис. 5б. Далее сигнал возбуждения подается на фильтр, имитирующий амплитудно-частотную характеристику реального музыкального инструмента. На другой вход фильтра подается сигнал амплитудной огибающей того же инструмента. Далее совокупность сигналов обрабатывается с целью получения специальных звуковых эффектов, например, эха (реверберация), хорового исполнения (хо-рус). Далее производятся цифроаналоговое преобразование и фильт­рация сигнала с помощью фильтра низких частот (ФНЧ).

Узел микшера

Микшер представляет собой многовходовой аналоговый сумматор с управляемыми коэффициентами усиления по каждому входу, за счет чего он может объединять звук с разных источников карты в одну выходную линию с независимой регулировкой как всех входных, так и выходного уровня и стереобаланса.
Помимо цифрового тракта и синтезатора, микшер получает сигналы с микрофонного и линейного входов, входа проигрывателя CD, а в ряде моделей - с дополнительной дочерней платы-синтезатора, с добавочного внутреннего входа и входа для подключения сигнала PC Speaker.
К последнему разъему при помощи специального провода подключается выход громкоговорителя с системной платы, чтобы издаваемые им звуки можно было слышать в наушниках или колонках. Кроме смешивания сигналов для подачи на звуковой выход, микшер обеспечивает также смешивание сигналов для подачи на АЦП цифрового тракта - проще говоря, для записи звука.
При этом, в зависимости от модели микшера, регулировки уровней записи и контроля могут быть раздельными или совмещенными, выбор источников для записи может быть независимым, с возможностью любой их комбинации, или же с возможностью выбора для записи только одного источника.
