Компьютер тоже можно назвать машиной, только вместо паровой силы здесь электричество. Но программирование сделало компьютер таким же простым, как любой инструмент. Процессор — это сердце/мозг любого компьютера. Его основное назначение — арифметические и логические операции, и прежде чем погрузиться в дебри процессора, нужно разобраться в его основных компонентах и принципах их работы.

Два основных компонента процессора

Устройство управления (УУ) помогает процессору контролировать и выполнять инструкции. УУ сообщает компонентам, что именно нужно делать. В соответствии с инструкциями он координирует работу с другими частями компьютера, включая второй основной компонент — арифметико-логическое устройство (АЛУ). Все инструкции вначале поступают именно на устройство управления.

Арифметико-логическое устройство - устройство, как ни странно, выполняющее все арифметические и логические операции, например сложение, вычитание, логическое ИЛИ и т. п. АЛУ состоит из логических элементов, которые и выполняют эти операции.

Транзисторы

Любая арифметическая или логическая операция выполняется с помощью транзисторов. Существует два основных типа транзисторов, используемых в современных процессорах: pMOS и nMOS. nMOS-транзистор пропускает ток, когда затвор заряжен или имеет высокое напряжение, а pMOS-транзистор пропускает ток, когда затвор разряжен или имеет низкое напряжение.

Если бы мы могли разрезать nMOS-транзистор в процессоре, мы бы увидели что-то вроде этого:

Слева — проводник, по которому бежит ток, справа — просто проводник, пока без тока. Между ними находится проводящий канал — те самые «ворота». Когда ворота открыты, ток из левого проводника поступает в правый. Когда закрыты — правый остаётся без тока. Чтобы ворота открылись, на них нужно подать ток откуда-то ещё. Если тока нет, то ворота закрыты. Аналогично работает и pMOS-транзистор.

Логические элементы

Сочетая эти типы транзисторов, мы можем создавать логические элементы. Логический элемент — это простое устройство, получающее входные сигналы, выполняющее какую-то операцию, и выводящее результат. Например, элемент И (AND) включает свой выходной сигнал тогда и только тогда, когда включены все входы затвора. Инвертор, или элемент НЕ (NOT) включает свой выход, если вход отключён. Можно скомбинировать эти два затвора и получить элемент И-НЕ (NAND), который включает выход, тогда и только тогда, когда не включён ни один из входов. Существуют другие элементы со своей логической функциональностью, например ИЛИ (OR), ИЛИ-НЕ (NOR), исключающее ИЛИ (XOR) и исключающее ИЛИ с инверсией (XNOR).

Ниже показано, как из транзисторов собраны два простых элемента: инвертор и NAND. В инверторе pMOS-транзистор (сверху) соединён с питанием, а nMOS-транзистор (снизу) соединён с заземлением. На обозначении pMOS-транзисторов есть небольшой кружок, соединённый с затвором. Мы сказали, что pMOS-устройства пропускают ток, когда вход отключен, а nMOS-устройства пропускают ток, когда вход включен, поэтому можно заметить, что сигнал на выходе (Out) будет противоположным сигналу на входе (In). Проще говоря, при подаче сигнала ток пойдёт через nMOS-транзистор, а значит на выходе сигнала не будет, и наоборот при отсутствии сигнала ток пойдёт через pMOS-транзистор, а значит на выходе сигнал будет. Глядя на вентиль И-НЕ, мы видим, что для него требуется четыре транзистора и что выход будет включен, пока хотя бы один из входов выключен. Соединение подобным образом транзисторов для образования простых сетей — это тот же процесс, который используется для проектирования более сложных логических элементов и других схем внутри процессоров.

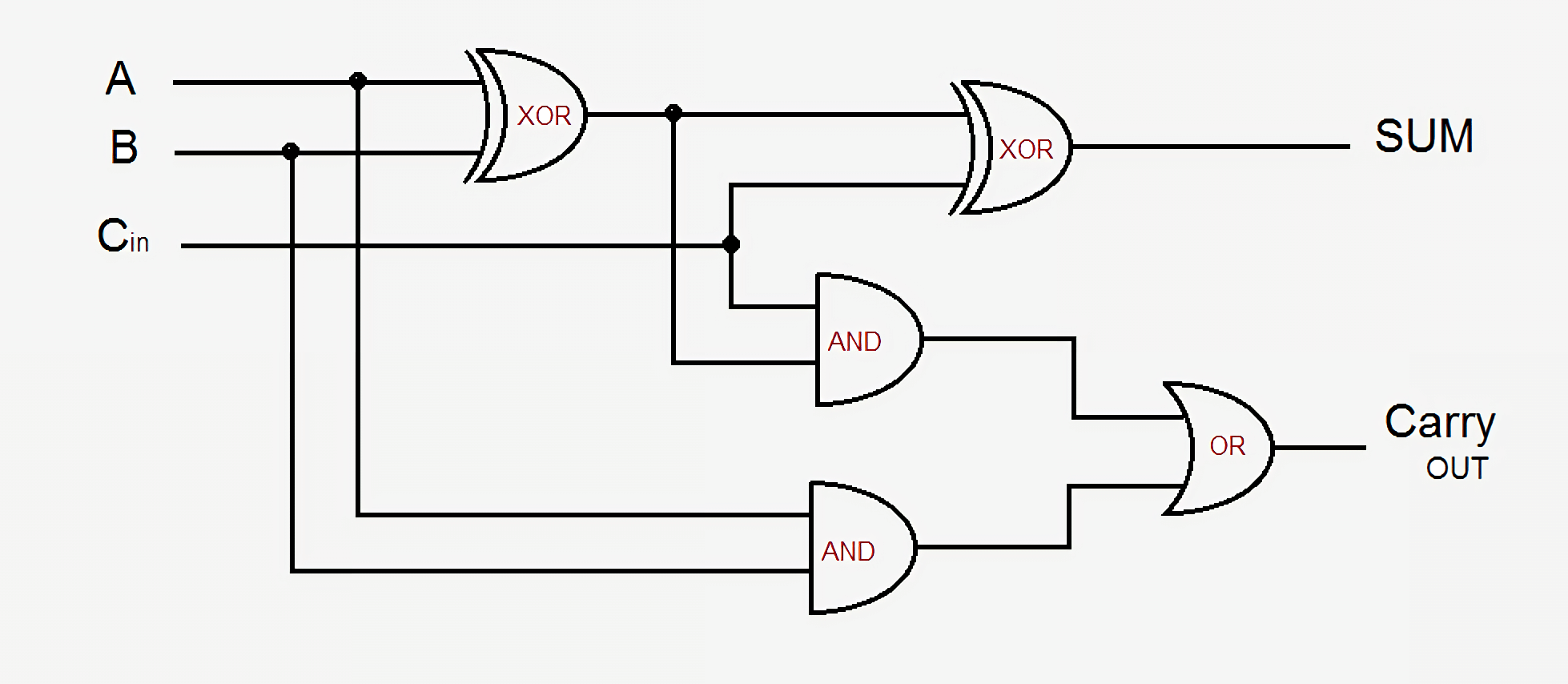

Комбинирую простые элементы можно получить более сложные, например 1-битный полный сумматор. Он получает три входных сигнала — A, B, и Carry-In (входной сигнал переноса), и создаёт два выходных сигнала — Sum (сумма) и Carry-Out (выходной сигнал переноса). В простейшей схеме используется пять логических элементов, и их можно соединить вместе для создания сумматора любого размера. В современных схемах этот процесс усовершенствован оптимизацией части логики и сигналов переноса, но фундаментальные основы остаются теми же.

Выход Sum равен или A, или B, но никогда обоим, или есть входящий сигнал переноса, и тогда A и B или оба включены, или оба выключены. Выходной сигнал переноса немного сложнее. Он активен, когда или A и B включены одновременно, или есть Carry-in и один из A или B включен. Чтобы соединить несколько 1-битных сумматоров для создания более широкого сумматора, нам просто нужно соединить Carry-out предыдущего бита с Carry-in текущего бита. Чем сложнее становятся схемы, тем запутанней получается логика, но это самый простой способ сложения двух чисел. Кроме сумматоров процессоры также содержат устройства для деления, умножения и версий всех этих операций с плавающей точкой.

Хранение информации — регистры и память

Как говорилось ранее, процессор выполняет поступающие на него команды. Команды в большинстве случаев работают с данными, которые могут быть промежуточными, входными или выходными. Все эти данные вместе с инструкциями сохраняются в регистрах и памяти.

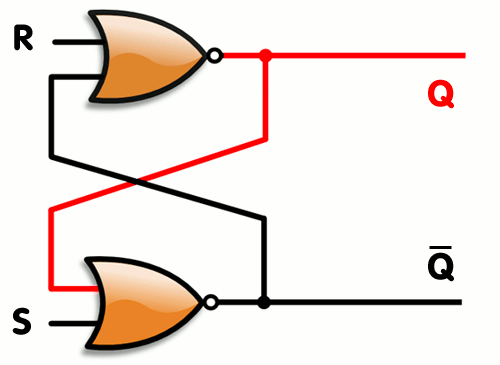

Регистр — минимальная ячейка памяти данных. Регистры состоят из триггеров. Триггеры, в свою очередь, состоят из логических элементов и могут хранить в себе 1 бит информации. Триггеры могут быть синхронные и асинхронные. Асинхронные могут менять своё состояние в любой момент, а синхронные только во время положительного/отрицательного перепада на входе синхронизации. По функциональному назначению триггеры делятся на несколько групп: RS-триггер: сохраняет своё состояние при нулевых уровнях на обоих входах и изменяет его при установке единице на одном из входов (Reset/Set — Сброс/Установка). JK-триггер: идентичен RS-триггеру за исключением того, что при подаче единиц сразу на два входа триггер меняет своё состояние на противоположное (счётный режим). T-триггер: меняет своё состояние на противоположное при каждом такте на его единственном входе. D-триггер: запоминает состояние на входе в момент синхронизации. Асинхронные D-триггеры смысла не имеют. Принцип действия RS-триггера:

Промежуточные данные отсылаются в регистры по шине. В них могут храниться команды, выходные данные и даже адреса ячеек памяти.

Шина

Все данные между процессором, регистрами, памятью и I/O-устройствами (устройствами ввода-вывода) передаются по шинам. Чтобы загрузить в память только что обработанные данные, процессор помещает адрес в шину адреса и данные в шину данных. Потом нужно дать разрешение на запись на шине управления.
