Со штрихкодами современный человек сталкивается каждый день, даже не задумываясь об этом. Когда мы покупаем в супермаркете продукты, их коды считываются именно с помощью штрихкода. Также посылки, товары на складах, и прочее и прочее. Однако, мало кто знает, как же реально это работает.

Введение

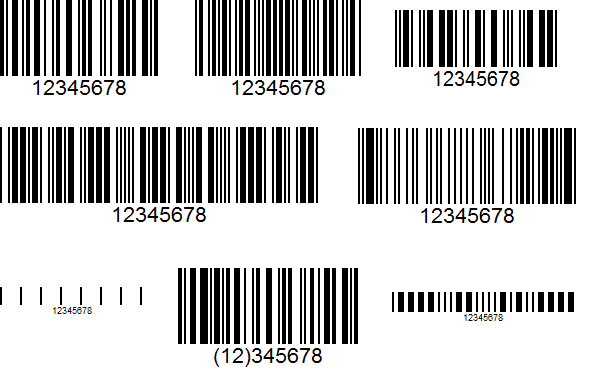

Использование штрихкодов имеет давнюю историю. Первые попытки автоматизации начинались еще в 50х, патент на устройство считывания кодов был получен в 1952г. Инженер, занимавшийся сортировкой вагонов на железной дороге, захотел упростить процесс. Идея была очевидной — кодировать номер с помощью полос и считывать их с помощью фотоэлементов. В 1962г коды стали официально использоваться для идентификации вагонов на американской железной дороге (система KarTrak), в 1968 прожектор заменили лазерным лучом, что позволило повысить точность и уменьшить размер считывателя. В 1973г появился формат «универсального кода продукта» (Universal Product Code), и в 1974 с использованием сканера кодов был продан первый продукт (жевательная резинка Wrigley’s — это же США;) в супермаркете. В 1984 треть магазинов использовали штриходы, в России же они начали использоваться примерно с 90х годов. Разных кодов под разные задачи сейчас используется довольно много, к примеру, последовательность «12345678» может быть представлена такими способами (и это еще не все):

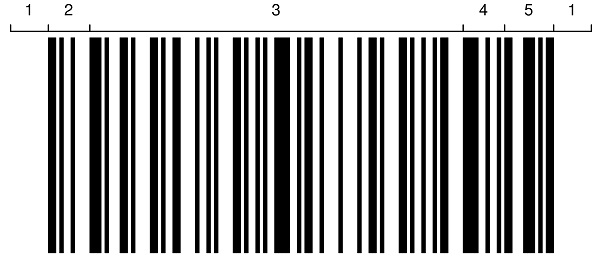

Приступим к побитовому разбору. Далее, все ниженаписанное будет относиться к виду «Code-128» — просто потому, что его формат довольно простой и понятный. Желающие поэкспериментировать с другими видами, могут открыть онлайн-генератор и посмотреть самостоятельно. На первый взгляд штрихкод кажется просто беспорядочной последовательностью линий, на самом деле, его структура четко фиксирована:

1 — Пустое место, нужное для четкого определения начала кода.

2 — Стартовый символ. Для Code-128 возможны 3 варианта (называемых А, В и С): 11010000100, 11010010000 или 11010011100, им соответствуют разные кодовые таблицы.

3 — Собственно код, содержащий нужные нам данные.

4 — Контрольная сумма.

5 — Стоп символ. Для Code-128 это 1100011101011.

6(1) — Пустое место.

Теперь о том, как кодируются биты. Тут все очень просто — если взять ширину самой тонкой линии за «1», то линия двойной ширины даст код «11», тройная «111», и так далее. Пустое место будет «0» или «00» или «000» по тому же самому принципу. Желающие могут сравнить стартовый код на картинке, чтобы убедиться что правило выполняется.
